VHS-Compact

Особенности использования видеокассет формата VHS-Compact

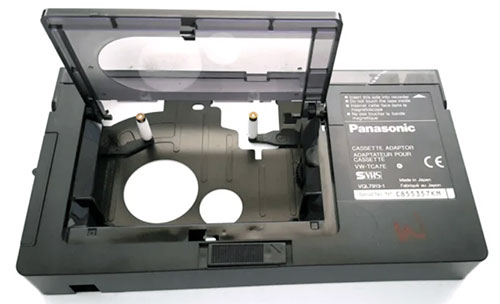

     Формат VHS-C разрабатывался с учетом требования, чтобы записи, сделанные на видеомагнитофонах формата VHS-C, могли воспроизводиться на видеомагнитофонах формата VHS. И это удалось за счет сохранения ширины ленты, размеров видеофонограммы и способа формирования сигналов. Единственным препятствием для совместимости видеомагнитофонов этих форматов стало различие в размерах кассет. И чтобы обойти это препятствие, был разработан специальный переходный адаптер, в который помещается кассета формата VHS-С. Внешние размеры этого адаптера в точности равны размерам видеокассеты формата VHS. Поэтому он легко вставляется на ее место. На рисунках показаны конструкция видеокассеты VHS-С и ее размещение в адаптере, а на другом рисунке - расположение адаптера с компакт-кассетой при работе в стандартном видеомагнитофоне.

адаптер vhs-c

     Таким образом, добились односторонней совместимости, т.е. записи, сделанные на видеомагнитофонах формата VHS-C, могут беспрепятственно воспроизводиться любым видеомагнитофоном формата VHS, но, правда, при использовании специального переходного адаптера. Значение этой возможности трудно переоценить. Ведь репортажные записи могут быть без лишней перезаписи просмотрены и смонтированы с помощью стационарных видеомагнитофонов, функциональные возможности которых намного шире, чем у репортажных, а компакт-видеокассеты могут одинаково успешно использоваться в видеомагнитофонах форматов VHS-С и VHS.

vhs-compact

     Конструкция компакт-видеокассеты: 1,2- подающая и приемная катушки соответственно; 3 - шестеренка привода приемной катушки во вращение (расположена в адаптере)

кассета в разрезе

     Конструкция адаптера с кассетой (в разрезе): 1 - адаптер кассеты; 2, 4 - подкатушечник подающего и приемного узлов видеомагнитофона формата VHS соответственно; 3 - компакт-видеокассета

     Кроме того, что видеокамеры последних лет являются аппаратом для видеосъемки, они имеют еще ряд дополнительных эксплуатационных возможностей:

  • Режимы замедленного транспортирования магнитной ленты с различной скоростью используется для экономии достаточно дорогой магнитной видеоленты. Помимо нормальной скорости транспортирования ленты в режимах записи и воспроизведения (SP) используется половинная скорость (режим LP для сигнала PAL) и 0,3 от нормальной (режим ЕР для сигнала NTSC). Однако это требует установки на БВГ дополнительно четырех или восьми видеоголовок. пленка загрузить vhs-c

         Лентопротяженый механизм со вставленным адаптером с компакт-видеокассетой: 1 - барабан вращающихся видеоголовок; 2 - головка полного стирания; 3 - демпфирующий ролик; 4 - штифт адаптера для вытягивания ленты из компакт-видеокассеты; 5 - лента; 6 - компакт-видеокассета; 7,8 - подающая и приемная катушки соответственно; 9 - зубчатая пара привода приемной катушки; 10 - адаптер компакт-видеокассеты; 11 - универсальная звуковая головка и головка канала управления расположенные на одной стойке

  • При Hi-Fi записи и воспроизведении сигналов звукового сопровождения обеспечивается диапазон воспроизводимых частот 20 Гц...20 кГц с отношением сигнал/шум более 80 дБ. Для реализации этой функции также необходима установка дополнительных вращающихся звуковых головок.

  • Монтажные функции с реализацией различных режимов вставок, наложения титров вплоть до элементов мультипликации достигаются установкой на БВГ дополнительно еще четырех вращающихся головок стирания.

         В результате для реализации всех перечисленных выше функциональных возможностей видеокамеры на вращающемся диске БВГ диаметром 41,33 мм необходимо установить до 20 головок, связанных с 20-канальным индукционным токосъемником в малогабаритном исполнения. Очевидно, это представляет собой серьезную конструкторско-технологическую проблему, решить которую невероятно трудно. Кроме этого, тщательные исследования показали, что телевизионный сигнал, записанный видеокамерой с БВГ диаметром 41,33 мм, характеризуется большой временной нестабильностью. Поэтому некоторые фирмы были вынуждены вернуться к созданию видеокамер с БВГ диаметром 62 мм, хотя это и повлекло за собой некоторое увеличение габаритов и массы аппаратов.
